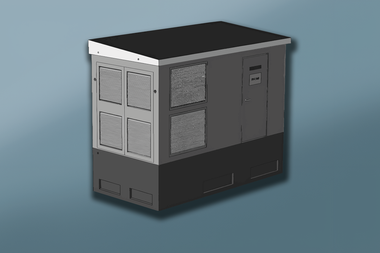

БТП преобразовывает и распределяет электроэнергию трехфазного переменного тока напряжением до 10 кВ. Обеспечивает электроснабжением жилые, коммерческие, промышленные и сельскохозяйственные объекты, а также площадки индивидуальной застройки.

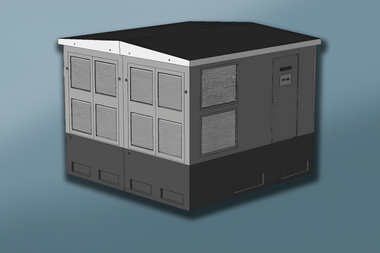

Характеристики БКТП
- БКТП состоит железобетонного блока с приямками.
- Устройство с высоким напряжением реализовано на камерах КСО-39ЗМ шириной 500 мм, а с низким напряжением - на панелях ЩО-70.
- Предусмотрено устройство автоматического восстановления (АВР) для напряжения 0,4 кВ.
- В БКТП может быть реализовано до 18 отходящих линий на токи до 250 А.

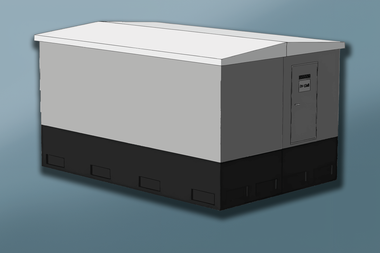

БТП преобразовывает и распределяет электроэнергию трехфазного переменного тока напряжением до 10 кВ. Обеспечивает электроснабжением жилые, коммерческие, промышленные и сельскохозяйственные объекты, а также площадки индивидуальной застройки.

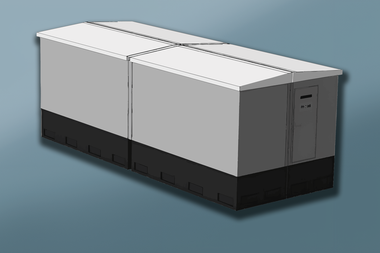

Характеристики 2БКТП
- 2БКТП состоит из двух железобетонных блоков с приямками.
- Устройство с высоким напряжением реализовано на камерах КСО-39ЗМ шириной 500 мм, а с низким напряжением - на панелях ЩО-70.
- Предусмотрено устройство автоматического восстановления (АВР) для напряжения 0,4 кВ.
- В 2БКТП может быть реализовано до 36 отходящих линий на токи до 250 А.
БТП преобразовывает и распределяет электроэнергию трехфазного переменного тока напряжением до 10 кВ. Обеспечивает электроснабжением жилые, коммерческие, промышленные и сельскохозяйственные объекты, а также площадки индивидуальной застройки

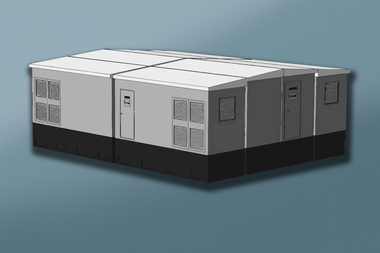

Конструкция 4БКТП
- БРТП состоит из восьми железобетонных блоков с приямками.
- Внутри этих блоков размещены камеры КСО-2, панели ЩО-70, а также оборудование для освещения и обогрева подстанции.
- Предусмотрено устройство автоматического восстановления (АВР) для напряжения 0,4 кВ.
- В 2БКТП может быть реализовано до 72 отходящих линий на токи до 250 А.

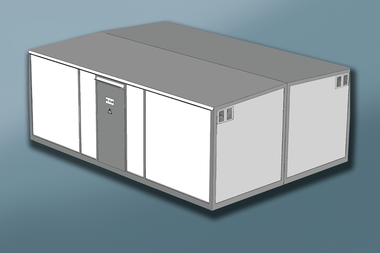

Блочные распределительные подстанции (БРП) предназначены для приема и распределения электроэнергии в жилых, коммерческих и промышленных зданиях.
Конструктивно они состоят из четырех железобетонных блоков с камерами КСО-2 и оборудованием для освещения и обогрева.
Блочные распределительные подстанции (БРП) предназначены для распределения электроэнергии в различных объектах.
Конструктивно они состоят из двух железобетонных блоков с камерами КСО-3 и оборудованием для освещения и обогрева.

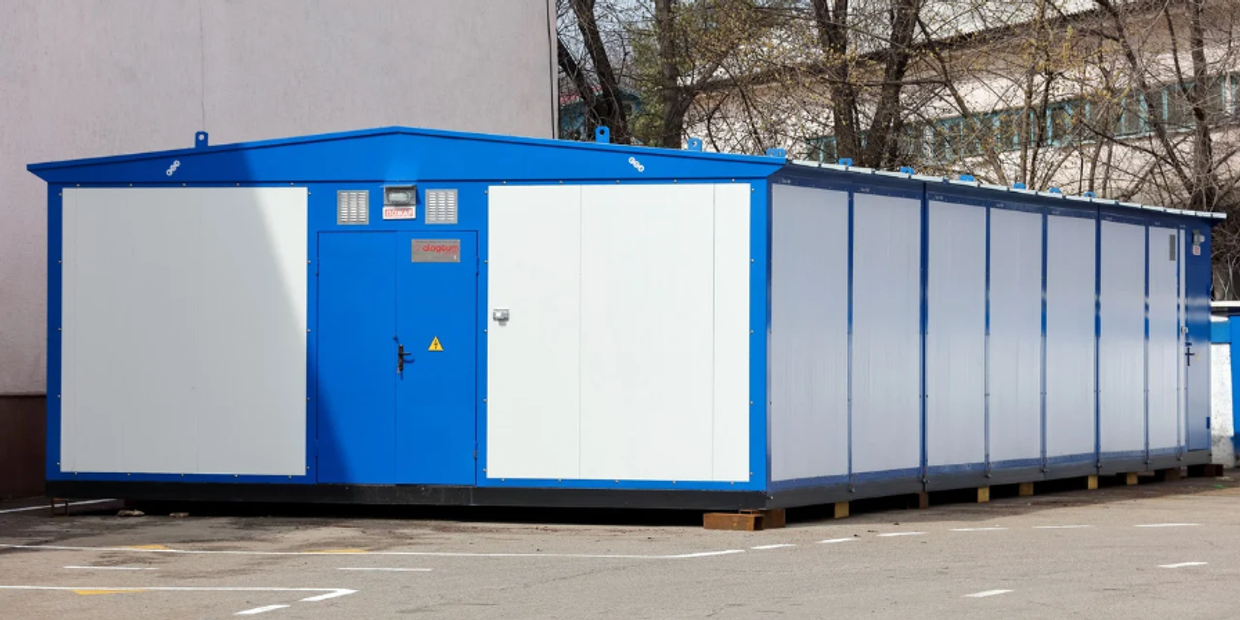

Предназначено для приема и распределения трехфазного переменного тока с напряжением 10(6) кВ. Применяется для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов в умеренных и холодных климатических условиях.
Характеристики:
- Изготавливается в соответствии с ТУ 3414-010-95649097-06.
- Состоит из двух блоков: РУВН1 (1 секция) и РУВН2 (2 секция).
- Реализовано на камерах серии КСО 39338 с вакуумными или автогазовыми выключателями.
- Оболочка блоков выполнена из каркасной сварной конструкции с утеплителем из базальтового волокна.
- Каркас покрыт специальным составом, повышающим огнестойкость.
- Блок РУВН1 оборудован ящиком собственных нужд для внутреннего освещения, управления обогревом и других функций.
- Комплектуется электроконвекторами для антиконденсатного обогрева в зимний период.
- Устанавливается на кирпичный или бетонный фундамент, соединение блоков - болтовое.

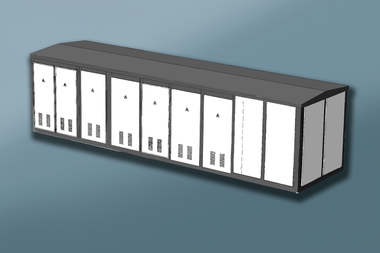

Предназначены для приема электрической энергии трехфазного переменного тока, номинального напряжения 6(10) кВ для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов.
КТПНУ конструктивно состоит из трех блоков:
- РУВН (блок устройства со стороны высокого напряжения): Включает в себя высоковольтные компоненты.
- Блок силовых трансформаторов: Включает в себя трансформаторы для преобразования напряжения.
- РУНН (блок распределительного устройства со стороны низкого напряжения): Содержит компоненты для распределения электроэнергии на низкие напряжения.
Оболочки блоков выполнены из панелей типа "Сэндвич" толщиной 50 мм с утеплителем из базальтового волокна. Блоки УВН и РУНН поставляются полностью готовыми к установке.
В блоке УВН могут быть установлены камеры сборные серии КСО 386, КСО 393 или КСО 366. В блоке РУНН устанавливаются панели распределительных щитов серии ЩО?О-3. Расположение панелей ЩО-70 может быть одно- или двухрядным.
Предназначены для приема электрической энергии трехфазного переменного тока, номинального напряжения 6(10) кВ для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов.
КТПНУ конструктивно состоит из трех блоков:
- РУВН (блок устройства со стороны высокого напряжения): Включает в себя высоковольтные компоненты.
- Блок силовых трансформаторов: Включает в себя трансформаторы для преобразования напряжения.
- РУНН (блок распределительного устройства со стороны низкого напряжения): Содержит компоненты для распределения электроэнергии на низкие напряжения.
Оболочки блоков выполнены из панелей типа "Сэндвич" толщиной 50 мм с утеплителем из базальтового волокна. Блоки УВН и РУНН поставляются полностью готовыми к установке.
В блоке УВН могут быть установлены камеры сборные серии КСО 386, КСО 393 или КСО 366. В блоке РУНН устанавливаются панели распределительных щитов серии ЩО?О-3. Расположение панелей ЩО-70 может быть одно- или двухрядным.

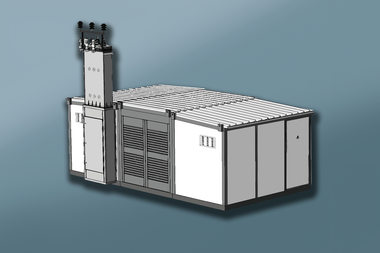

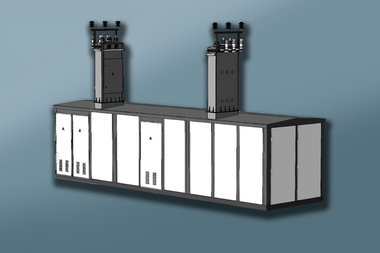

Подстанция тупикового типа внутреннего обслуживания с двумя трансформаторами.
Она осуществляет преобразование в напряжение 0,4 кВ и распределение электроэнергии потребителям. Этот тип подстанций отличается удобством обслуживания и мобильностью.
Ввод электроэнергии может быть как кабельным, так и воздушным.
2КТПТ представляет собой металлический дом, разделенный на четыре отсека:
- Отсек со стороны высокого напряжения (УВН).
- Отсек со стороны напряжения 0,4 кВ (РУНН).
- Два отсека трансформаторов.
- Виды исполнения: Воздушный или кабельный ввод для высокого и низкого напряжения.
- Высоковольтный блок (башня): Дополнительно входит при воздушном вводе для подключения воздушных линий.
- Высоковольтный блок: Включает высоковольтные вводы, изоляторы, траверсы и разрядники.
- Шины и провода: Шины ВН и провода 0,4 кВ разделены металлической перегородкой.
- Кабельные вводы: Предусматриваются вместо высоковольтного блока при необходимости.
- Отсек УВН: Высоковольтные предохранители, разъединители или выключатели.
- Обслуживание и безопасность: Двери смотрового окошка, сетчатые ограждения, металлические двери.
- РУНН: Шкаф с низковольтными коммутационными аппаратами, рубильниками, предохранителями или автоматическими выключателями. Запирающиеся двери.
- Виды защиты: От атмосферных и коммутационных перенапряжений, межфазных коротких замыканий, перегрузки и других событий, в зависимости от исполнения.
- КТПК с кабельными вводами: Дополнительные защиты от замыканий и коротких замыканий на отходящих линиях.

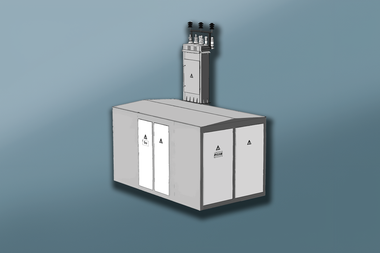

- Виды исполнения: Воздушный или кабельный ввод для высокого и низкого напряжения.
- Высоковольтный блок (башня): Дополнительно входит при воздушном вводе для подключения воздушных линий.
- Высоковольтный блок: Включает высоковольтные вводы, изоляторы, траверсы и разрядники.
- Шины и провода: Шины ВН и провода 0,4 кВ разделены металлической перегородкой.
- Кабельные вводы: Предусматриваются вместо высоковольтного блока при необходимости.
- Отсек УВН: Высоковольтные предохранители, разъединители или выключатели.
- Обслуживание и безопасность: Двери смотрового окошка, сетчатые ограждения, металлические двери.
- РУНН: Шкаф с низковольтными коммутационными аппаратами, рубильниками, предохранителями или автоматическими выключателями. Запирающиеся двери.
- Виды защиты: От атмосферных и коммутационных перенапряжений, межфазных коротких замыканий, перегрузки и других событий, в зависимости от исполнения.
- КТПК с кабельными вводами: Дополнительные защиты от замыканий и коротких замыканий на отходящих линиях.

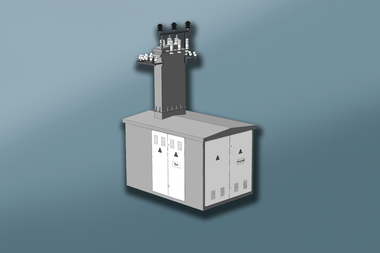

- Виды исполнения: Воздушный или кабельный ввод для высокого и низкого напряжения.
- Высоковольтный блок (башня): Дополнительно входит при воздушном вводе для подключения воздушных линий.

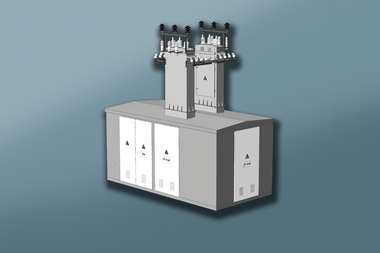

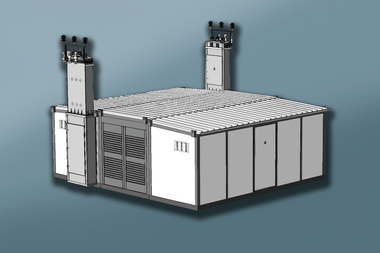

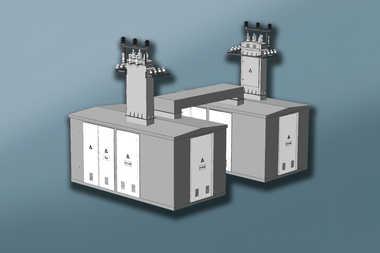

- Конструкция двухтрансформаторной подстанции: Состоит из двух однотрансформаторных проходных подстанций, связанных шинным мостом.
- Высоковольтный блок: Включает высоковольтные вводы, изоляторы, траверсы и разрядники.
- Шины и провода: Шины ВН и провода 0,4 кВ разделены металлической перегородкой.
- Кабельные вводы: Предусматриваются вместо высоковольтного блока при необходимости.
- Отсек УВН: Высоковольтные предохранители, разъединители или выключатели.
- Обслуживание и безопасность: Двери смотрового окошка, сетчатые ограждения, металлические двери.
- РУНН: Шкаф с низковольтными коммутационными аппаратами, рубильниками, предохранителями или автоматическими выключателями. Запирающиеся двери.
- Виды защиты: От атмосферных и коммутационных перенапряжений, межфазных коротких замыканий, перегрузки и других событий, в зависимости от исполнения.
- КТПК с кабельными вводами: Дополнительные защиты от замыканий и коротких замыканий на отходящих линиях.
